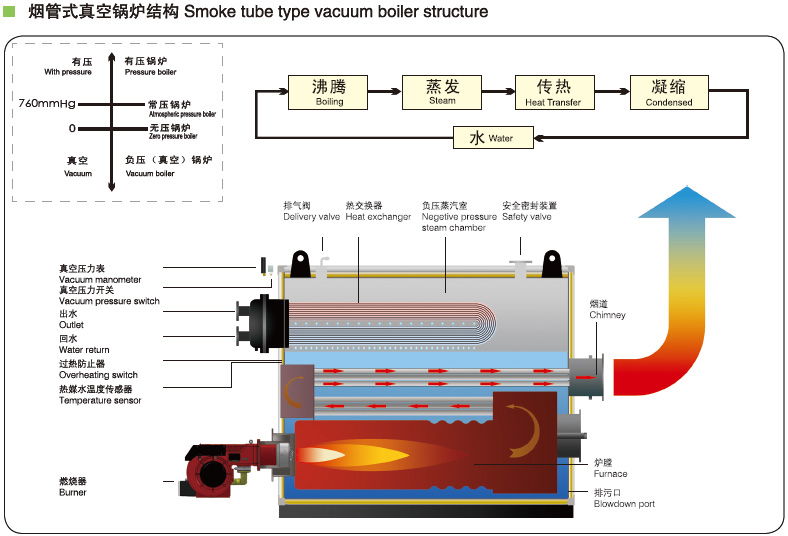

原理圖一

ZWNS型燃油真空熱水機組內部密閉腔通過真空抽氣后形成一個真空腔，燃燒使熱媒水在真空腔中沸騰汽化產生負壓水蒸氣，蒸汽在換熱器管外凝結，將管內冷水加熱升溫并通至用戶，水蒸氣凝結后形成水滴流回?zé)崦剿?，重新被加熱汽化，如此完成整個循環，機組正常工作壓力小于0.7bar。

熱媒水是經除垢、脫氧等特殊處理的高純水，由工廠出廠前一次沖注完成，使用時在機組內部封閉循環（汽化-凝結-汽化），不增加、不減少，在機組使用壽命不需要補充或更換。通過觸摸屏按鍵對系統進行熱水溫度、熱媒水溫度的設置，溫度可在0~100℃范圍內自由設定，在滿足燃燒必要條件時，系統按設定的溫度值自動運行，同時觸摸屏上實時顯示熱水出水溫度、熱媒水溫度、排煙溫度。
