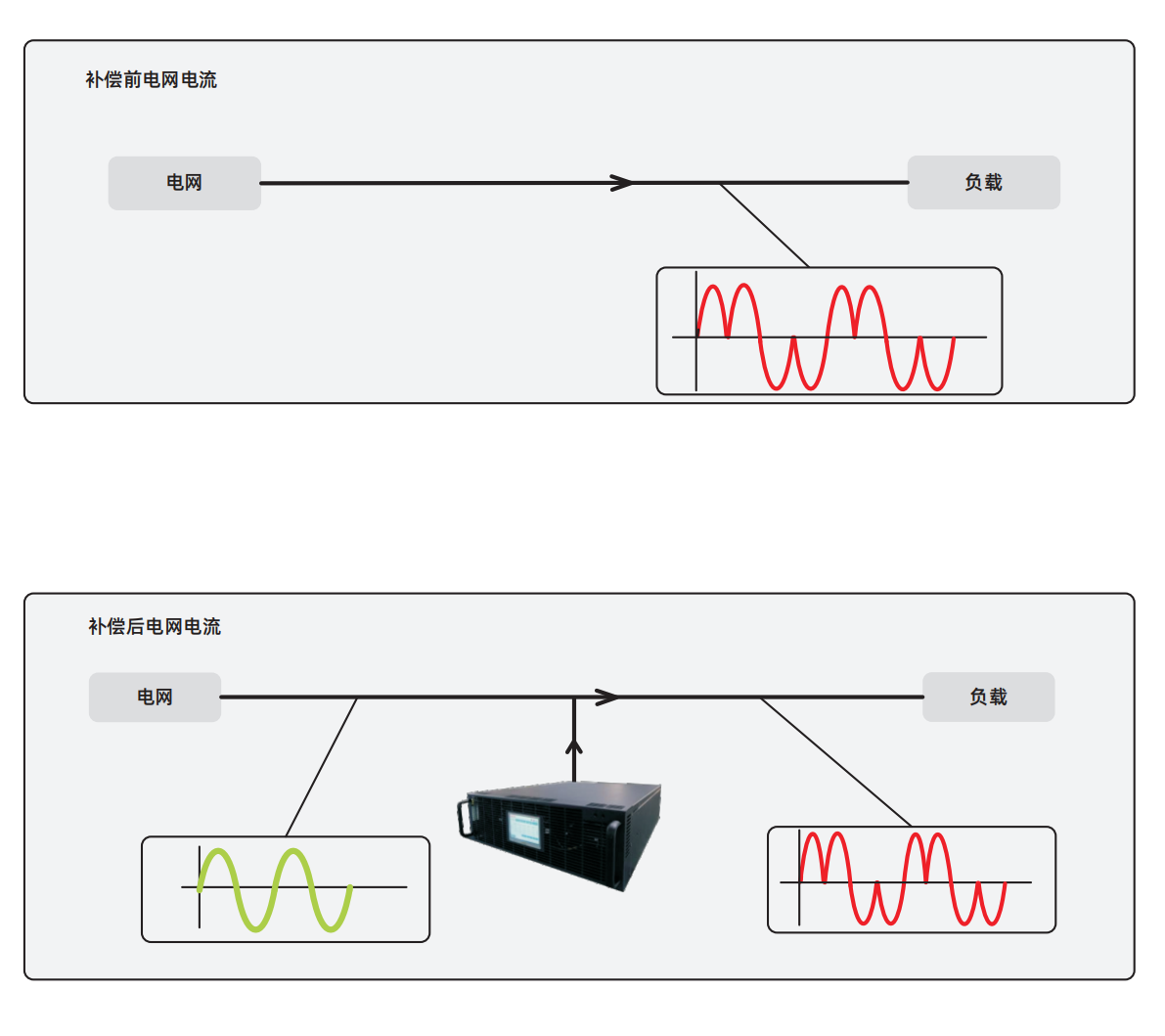

有源電力濾波器以并聯方式接入電網，實時檢測補償對象的電壓和電流，經指令電流運算單元計算，采用寬頻脈沖調制信號變換技術驅動IGBT模塊。向電網輸入與電網諧波電流相位相反、大小相等的電流，兩種諧波電流正好相互抵消，從而達到濾除諧波、動態補償無功的功能，得到期望的電源電流。

1、模塊化設計

整機集成度更高，控制系統、電氣系統、功率單元、風機系統、檢測單元采用模塊化設計，維護方便、易操作。

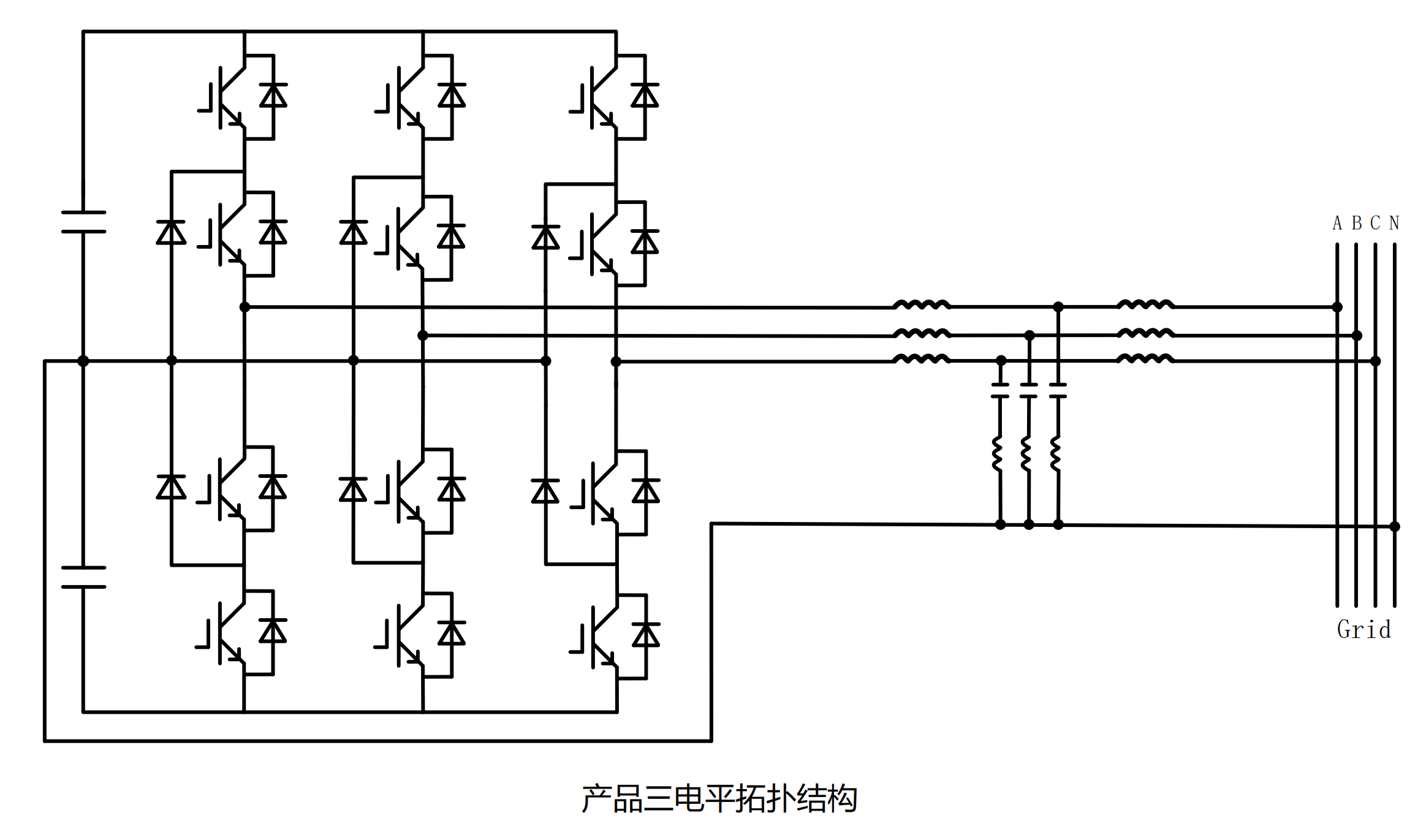

2、三電平拓?fù)浣Y(jié)構

更少的紋波電流，調制波形更加接近正弦波，更好的補償效果，更少的電感損耗，更高的開關頻率。

3、高性能主控系統

采用雙芯DSP+FPGA架構控制，完成諧波分析、跟蹤算法、邏輯控制、故障處理、三電平SPWM調制、通信、信號處理等功能，精準、快速、可靠完成補償控制。

4、控制策略先進

采用專利變頻控制算法，動態諧波補償，可同時補償2-60次諧波，或選擇其中特定次諧波進行補償，自身容量范圍內補償后電流總畸變率小于5%。諧波電流檢測算法采用高效的基于時域交換的FFT 算法，快速精確分析每一次諧波電流瞬時值，使補償響應時間大大提高。

5、接口設計

模塊化接口設計，安裝更加方便。具有RS485、輸出24V,運行指示燈等用戶接口

6、獨創散熱設計

采用獨創的上下分層雙風道散熱設計，散熱更好。

7、易維護性

在線程序升級，過流、電網過壓、欠壓等故障保護合計，全面保護系統安全，產品維護更加簡便。

8、安全性高

模塊高防塵設計，模塊安全性高。

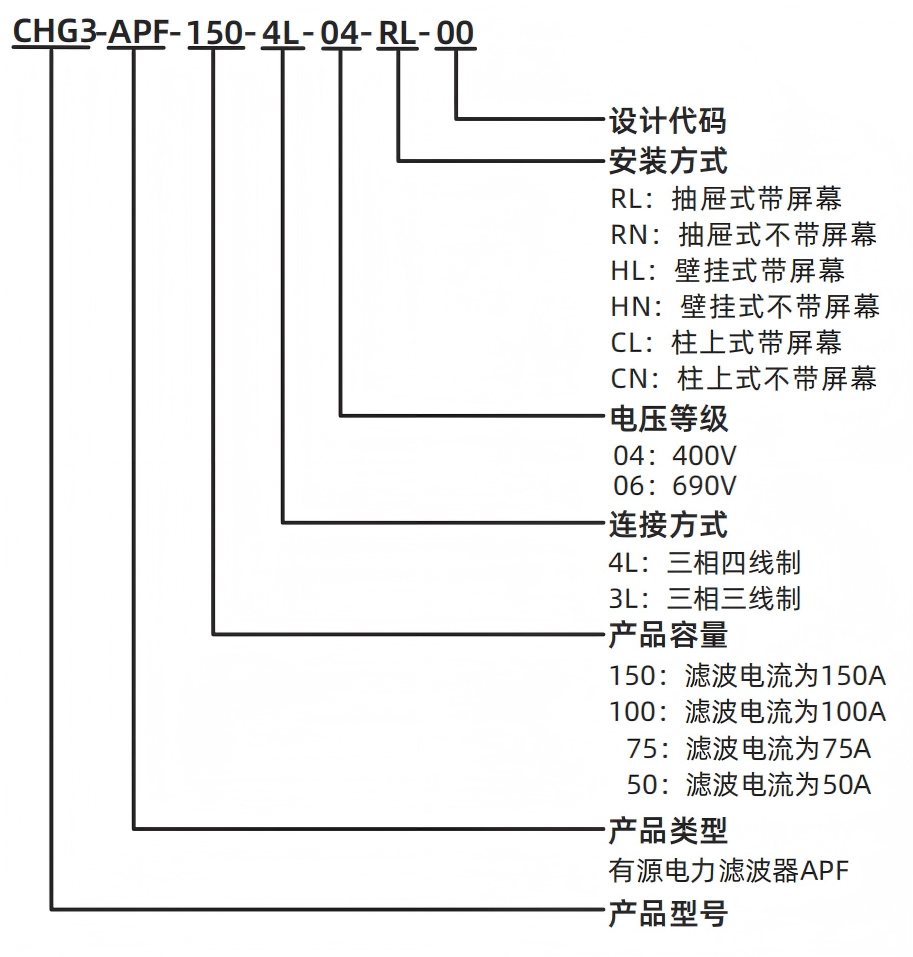

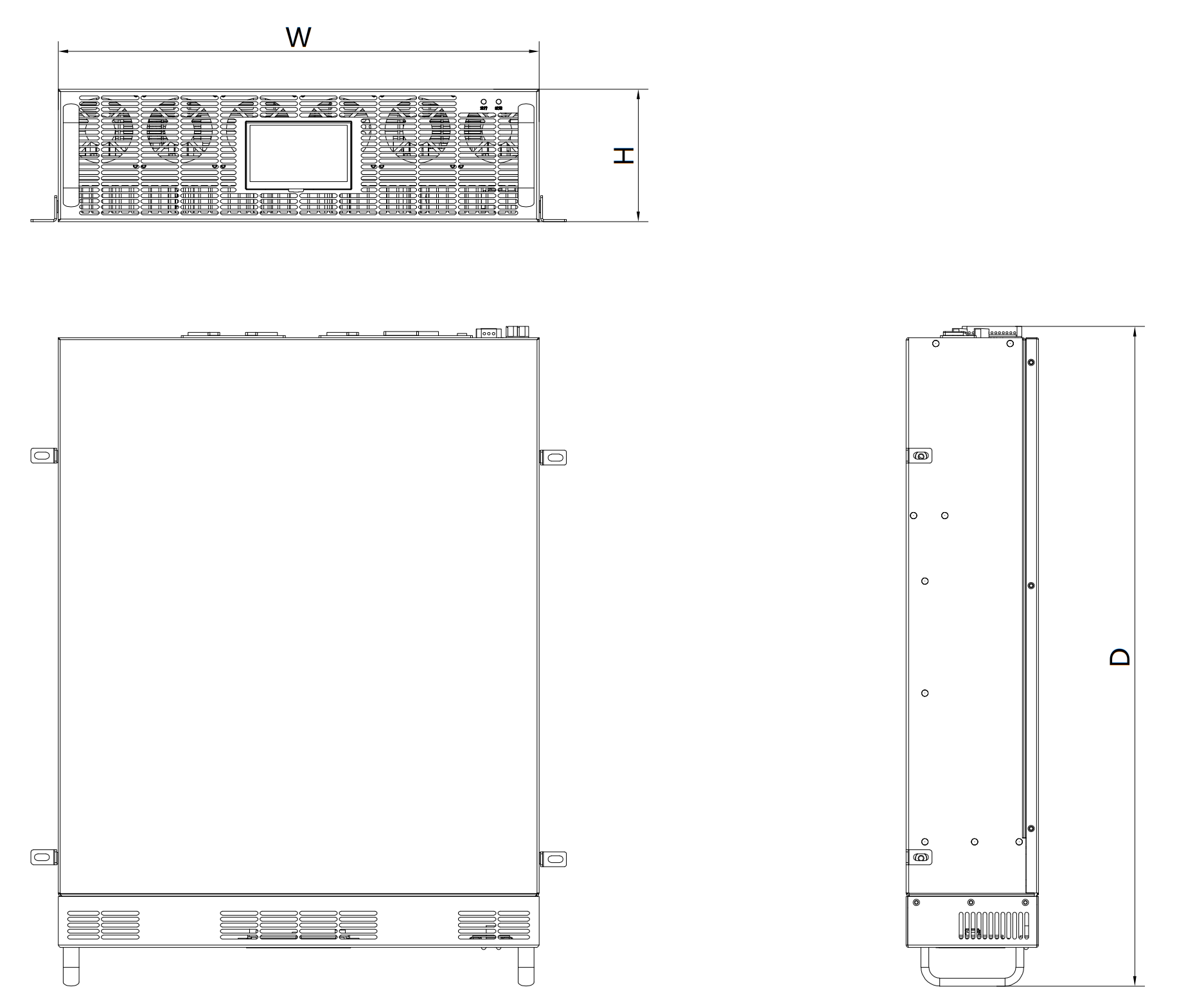

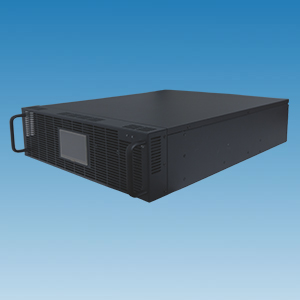

 抽屜式（帶4.3寸屏幕）

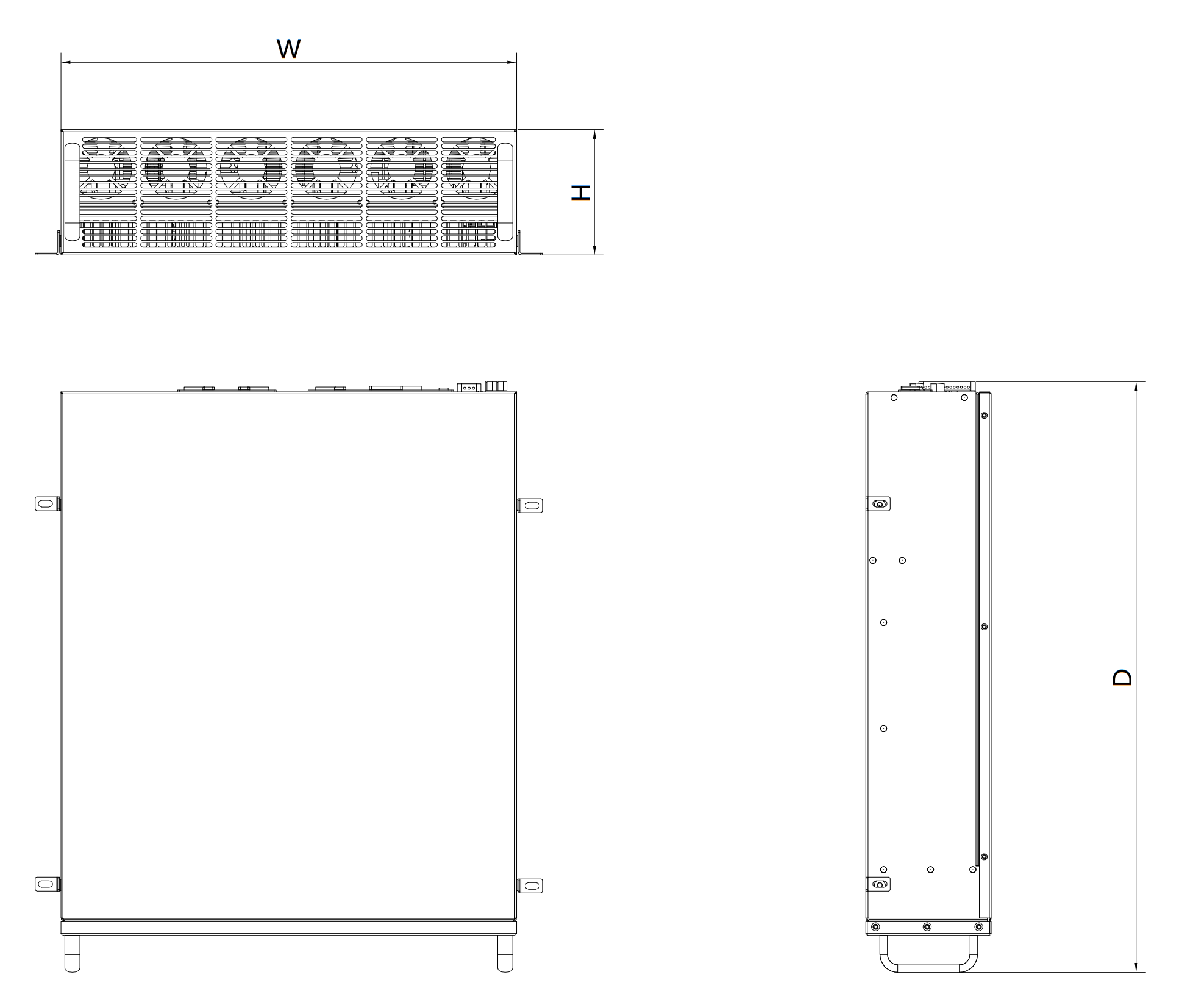

抽屜式（無4.3寸屏幕）
